Mapas hápticos
Planos de orientación que combinan relieve táctil, Braille y alto contraste visual para que las personas con discapacidad visual o baja visión reconozcan un espacio antes de recorrerlo.
Panel de aluminio compuesto 4 mm · Acrílico 6 mm

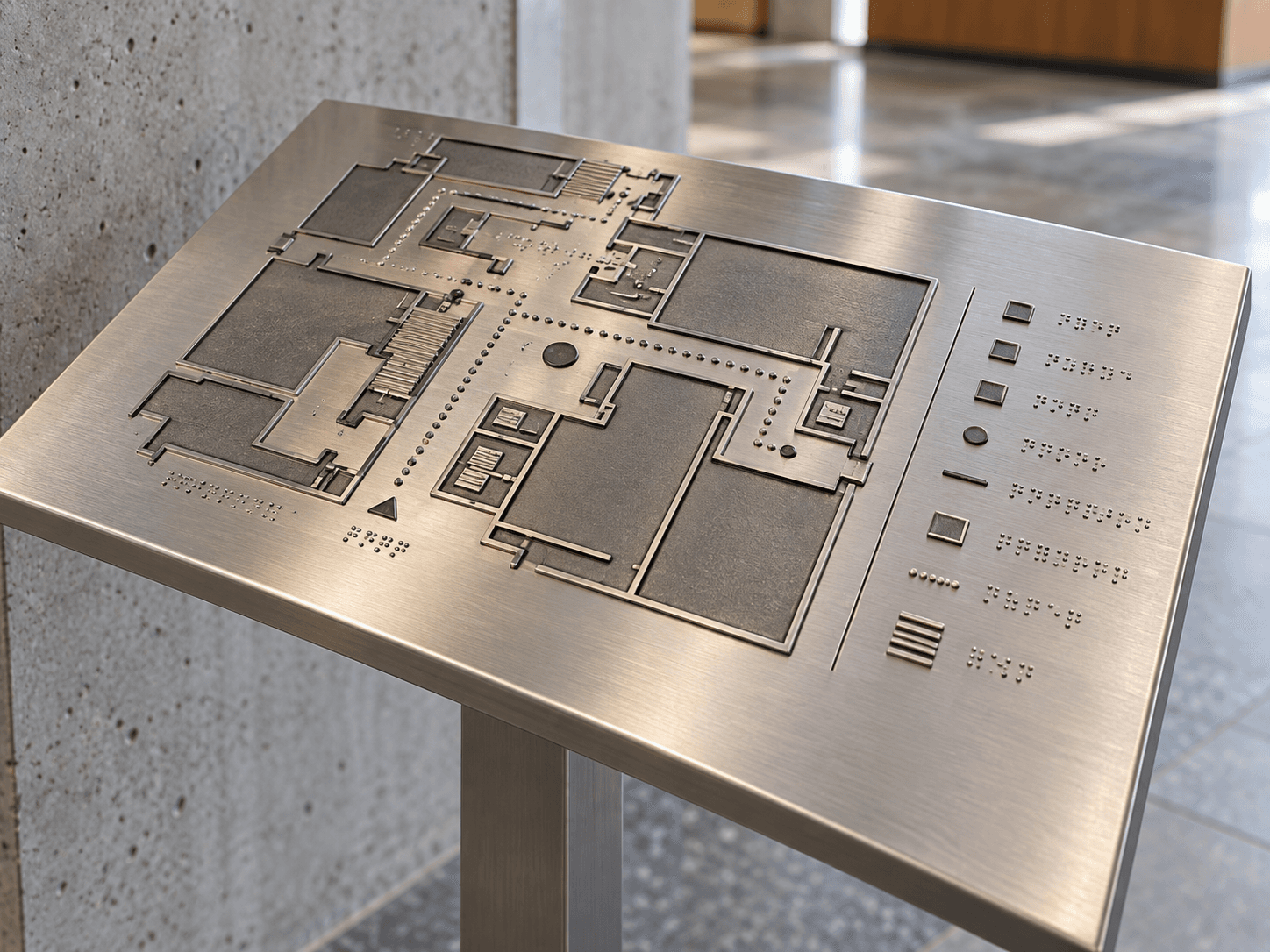

Mapa háptico · Lectura por relieve
Materiales
Cada material responde a una condición distinta de proyecto.
Material 01
Panel de aluminio compuesto 4 mm
Material recomendado por su rigidez, elegancia y resistencia superior a golpes o deformaciones.
Uso
Material recomendado
Material 02
Acrílico 6 mm
Alternativa para el panel del mapa, disponible bajo pedido.
Disponibilidad
Bajo pedido
Detalle
El producto, de cerca.
Aplicación
Cómo funciona en el proyecto.
Permite a personas con discapacidad visual o baja visión generar un “mapa mental” del entorno antes de recorrerlo.
Identifica rutas de evacuación y salidas de emergencia, la ubicación actual (“Usted está aquí”), servicios clave como baños, elevadores y escaleras, y obstáculos arquitectónicos.
Se compone por lo general de título, leyenda o guía de símbolos y el plano; de preferencia incluye los caminos de las losetas podotáctiles.
- Instalación
- Sobre tótem de piso, estructura pintada o soporte de muro inclinado. La estructura de soporte y la instalación en sitio se cotizan como servicio adicional.
- Interior / exterior
- Según el material y el tipo de soporte; la estructura pintada está indicada para interiores.
Especificación
Características técnicas
| Característica | Detalle |
|---|---|
| Material recomendado | Panel de aluminio compuesto 4 mm |
| Garantía | 7 años |
| Alternativas | Acrílico 6 mm y otras opciones, bajo pedido |
| Capas | Base visual impresa de alto contraste · capa táctil de relieves, Braille y texturas · acabado en barniz UV |

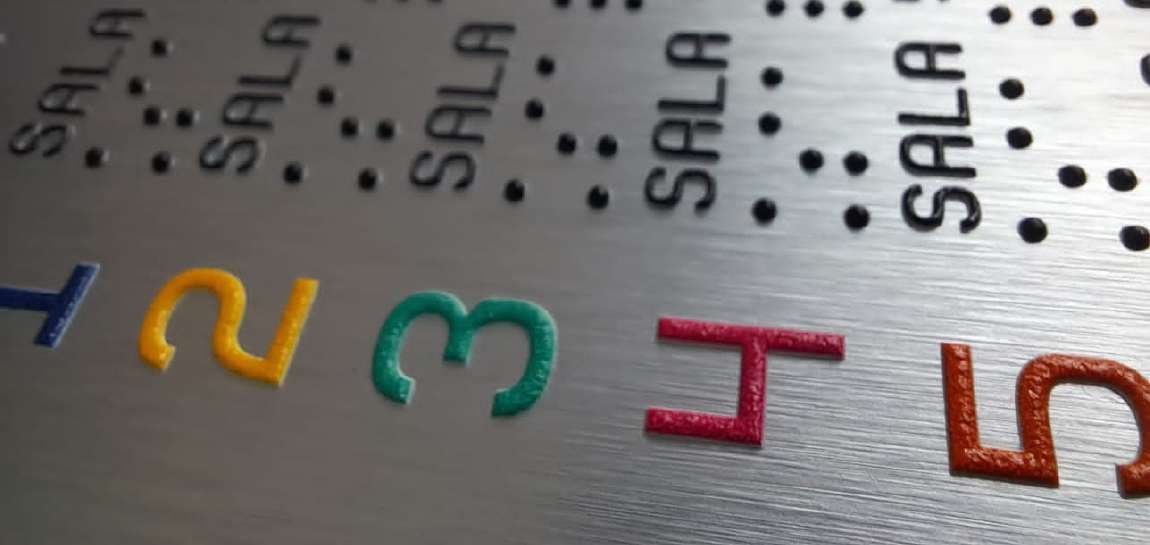

| Elementos táctiles | Rutas podotáctiles en miniatura, simbología en relieve, textos macro y Braille |
| Producción | 15 días hábiles en promedio tras la autorización del diseño final |
| Soportes | Tótem de piso de acero inoxidable, estructura pintada o soporte de muro inclinado (servicio adicional) |

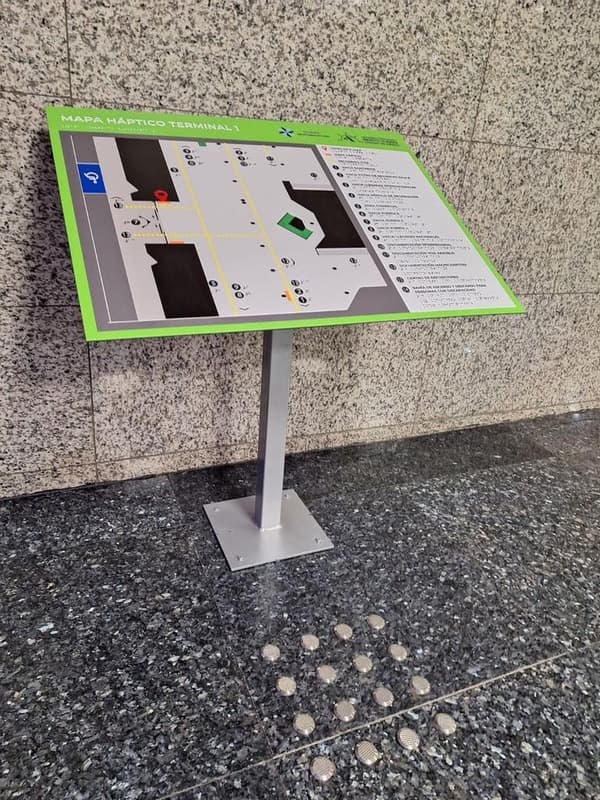

| Tótem de piso | 1.20 m de altura, tubo redondo de 1.5", base de anclaje a piso de 30 × 30 cm y placa superior de 10 mm |
| Estructura pintada | Pedestal con pintura electrostática negra, para interiores |
| Soporte de muro | Placa de acero inoxidable con doblez ergonómico para lectura táctil en pared |
| Cotización | Según densidad de información, complejidad de los relieves y tamaño |
Cotización
Lo que necesitamos para cotizar este sistema
| Dato | Para qué se usa |
|---|---|
| Planos o croquis del área | Formato DWG, PDF o imagen |
| Logotipo institucional | Para integrarlo al diseño del mapa |
| Medidas deseadas | Tamaño del mapa |
| Material | Panel de aluminio compuesto u otra opción bajo pedido |
| Tipo de soporte | Si se requiere: tótem de piso, estructura pintada o soporte de muro |
| Envío e instalación | Si se requieren, ubicación del sitio |
Referencias normativas
Referencias normativas consideradas según la solución: NOM-034-SSA3-2013, NMX-R-050-SCFI-2006 y la Ley General para la Inclusión de las Personas con Discapacidad. El cumplimiento se verifica por proyecto y por producto, no de forma genérica.
